Производство и технология изготовления трубы ВГП
Труба ВГП — это один из самых востребованных видов стального металлопроката, применяемых в строительстве, ЖКХ, промышленности и других отраслях. Они предназначены для транспортировки воды, газа, пара и других сред при умеренных давлениях и температурах. Благодаря своей прочности, надёжности и относительно невысокой стоимости, трубы ВГП остаются популярными даже на фоне развития полимерных аналогов.
В данной статье подробно рассмотрим особенности производства труб ВГП, технологические этапы их изготовления, используемые материалы, нормативную базу, а также преимущества и ограничения применения. Материал будет полезен инженерам, строителям, проектировщикам и всем, кто интересуется металлургией и промышленным производством.

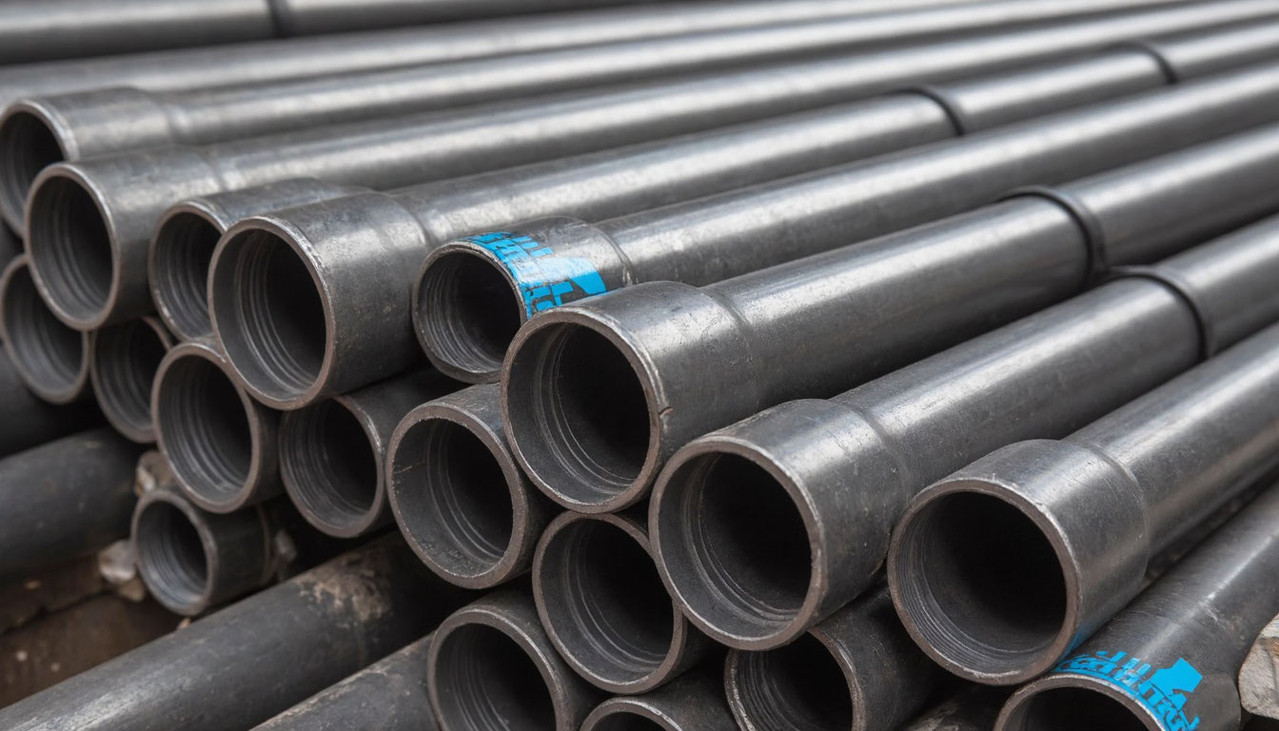

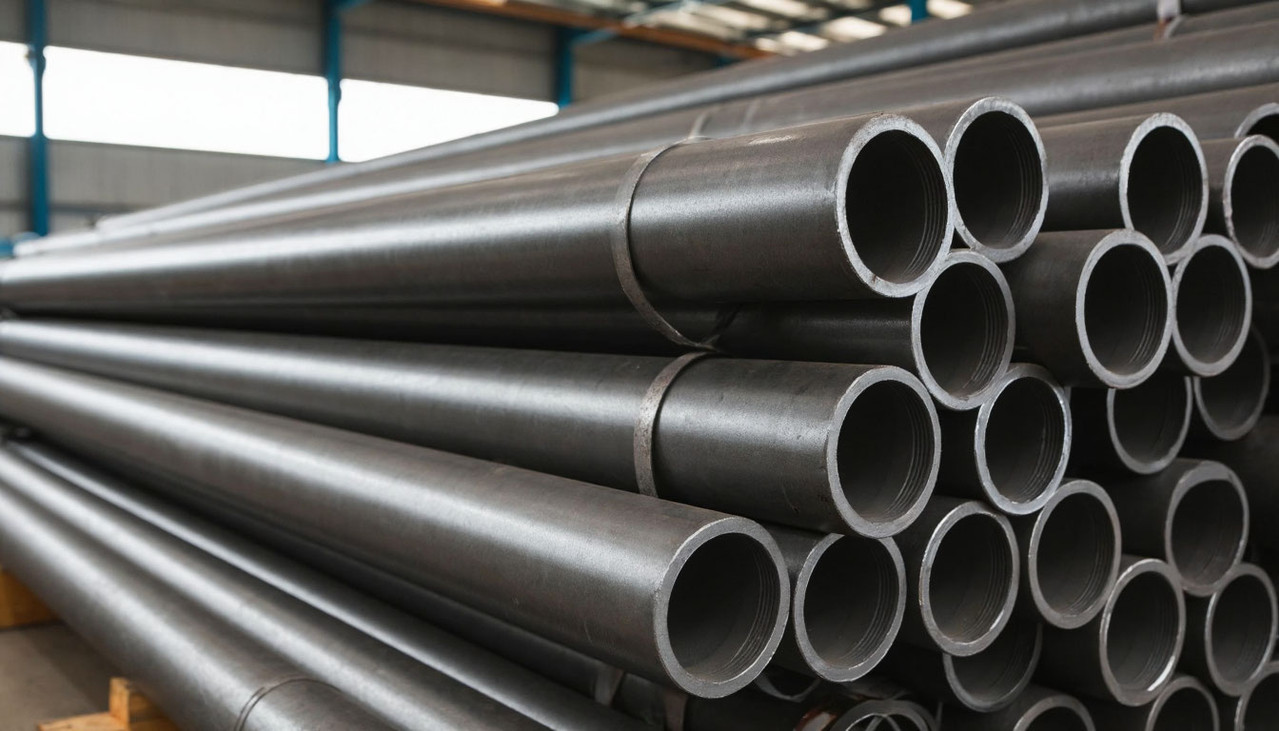

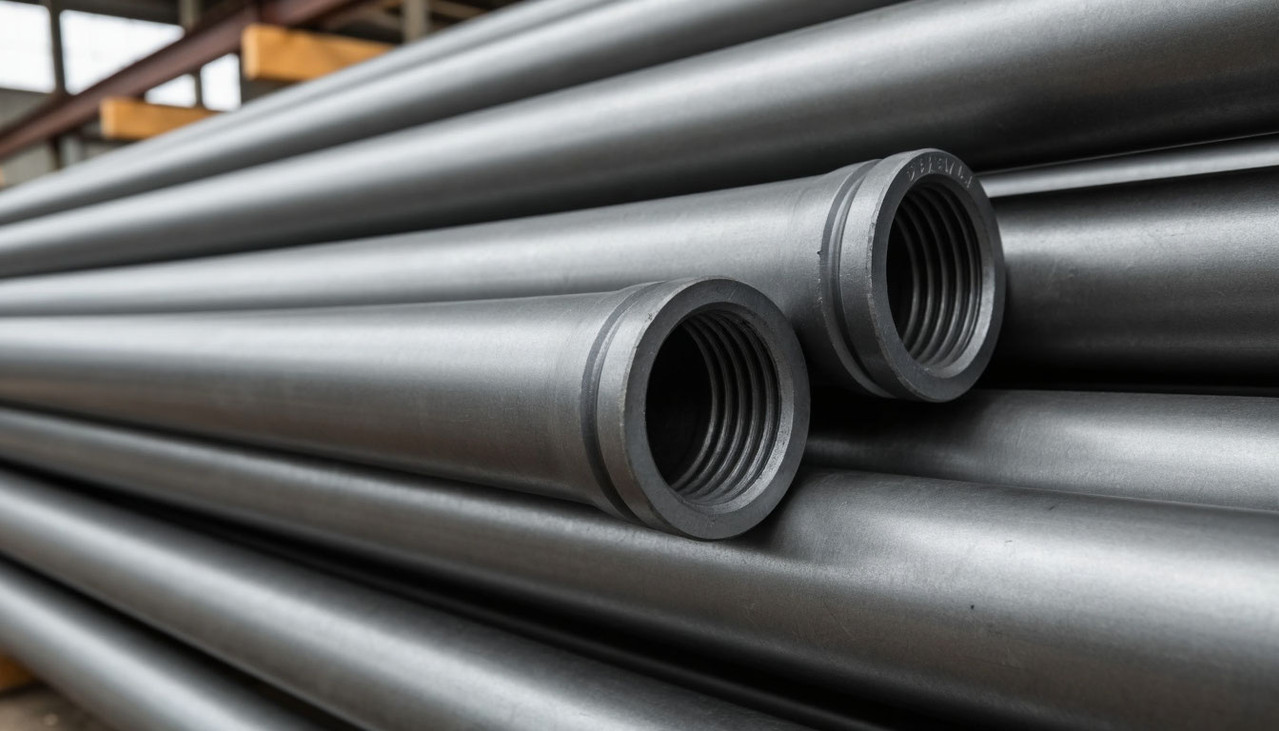

Что такое труба ВГП?
Труба ВГП — это стальная электросварная труба с круглым сечением, изготавливаемая по ГОСТ 3262-75. Она выпускается с чёрной (неоцинкованной) или оцинкованной поверхностью и делится на три категории по толщине стенки: лёгкие, обыкновенные и усиленные. Основное назначение — прокладка внутренних и наружных систем водоснабжения, отопления и газоснабжения в жилых, административных и промышленных зданиях.
Характерной особенностью труб ВГП является наличие продольного сварного шва, полученного методом высокочастотной сварки (ВЧС), а также строгая геометрическая точность и соответствие параметров стандартам. Внутренний диаметр таких труб колеблется от 15 до 150 мм, а длина — от 4 до 12 метров.
Сырьё и материалы для производства
Основным сырьём для изготовления труб ВГП служит стальная рулонная заготовка (штрипс), производимая из углеродистых сталей обыкновенного качества. Чаще всего используются стали марок Ст2пс, Ст2сп, Ст3пс, Ст3сп по ГОСТ 380. Эти марки обладают хорошей свариваемостью, достаточной прочностью и пластичностью, что критично на этапе формовки и сварки.
Для производства оцинкованных труб используется тот же штрипс, но после сварки и калибровки изделие подвергается горячему цинкованию — погружению в расплавленный цинк при температуре около 450 °C. Это создаёт защитное покрытие толщиной 30–50 мкм, значительно повышающее коррозионную стойкость.
Качество исходного металла строго контролируется: проверяются химический состав, механические свойства (предел прочности, предел текучести, удлинение), а также отсутствие расслоений, трещин и других дефектов.
Технологический процесс изготовления труб ВГП
Производство труб ВГП осуществляется на специализированных трубосварочных станах и включает несколько последовательных этапов. Ниже приведён нумерованный список ключевых стадий:
- Размотка и правка рулона. Стальной рулон устанавливается на размоточное устройство, после чего лента проходит через систему роликов для устранения остаточных напряжений и выравнивания.
- Резка и формовка ленты. Лента разрезается на полосы нужной ширины, которые затем направляются в формовочную секцию стана. Здесь с помощью серии валков заготовка постепенно изгибается в форму «U», а затем — в трубу с открытым продольным зазором.
- Сварка шва. Кромки ленты сближаются и соединяются методом высокочастотной индукционной сварки (ВЧС). При этом металл нагревается до температуры пластичности без плавления, и под давлением валков шов формируется непрерывно и герметично. Этот метод обеспечивает высокую скорость и качество соединения.
- Удаление грата. После сварки на внутренней и наружной поверхности трубы остаётся избыточный металл (грата), который удаляется специальными фрезами или роликами. Это необходимо для обеспечения гладкости поверхности и точности диаметра.
- Калибровка и вытяжка. Труба проходит через калибрующие валки, которые придают ей окончательные геометрические параметры: диаметр, овальность, прямолинейность.
- Резка на мерные длины. Готовая труба подаётся на летучую пилу, которая отрезает заготовки строго заданной длины (обычно 6 или 12 метров).
- Термическая обработка (при необходимости). Для снятия внутренних напряжений, возникших при формовке и сварке, некоторые партии труб подвергаются низкотемпературному отжигу.
- Цинкование (для оцинкованных труб). Трубы погружаются в ванну с расплавленным цинком, после чего излишки удаляются продувкой сжатым воздухом.
- Контроль качества. Каждая труба проходит визуальный, размерный и неразрушающий контроль: проверку на герметичность (гидравлические или пневматические испытания), ультразвуковую дефектоскопию сварного шва, измерение толщины стенки и цинкового покрытия.

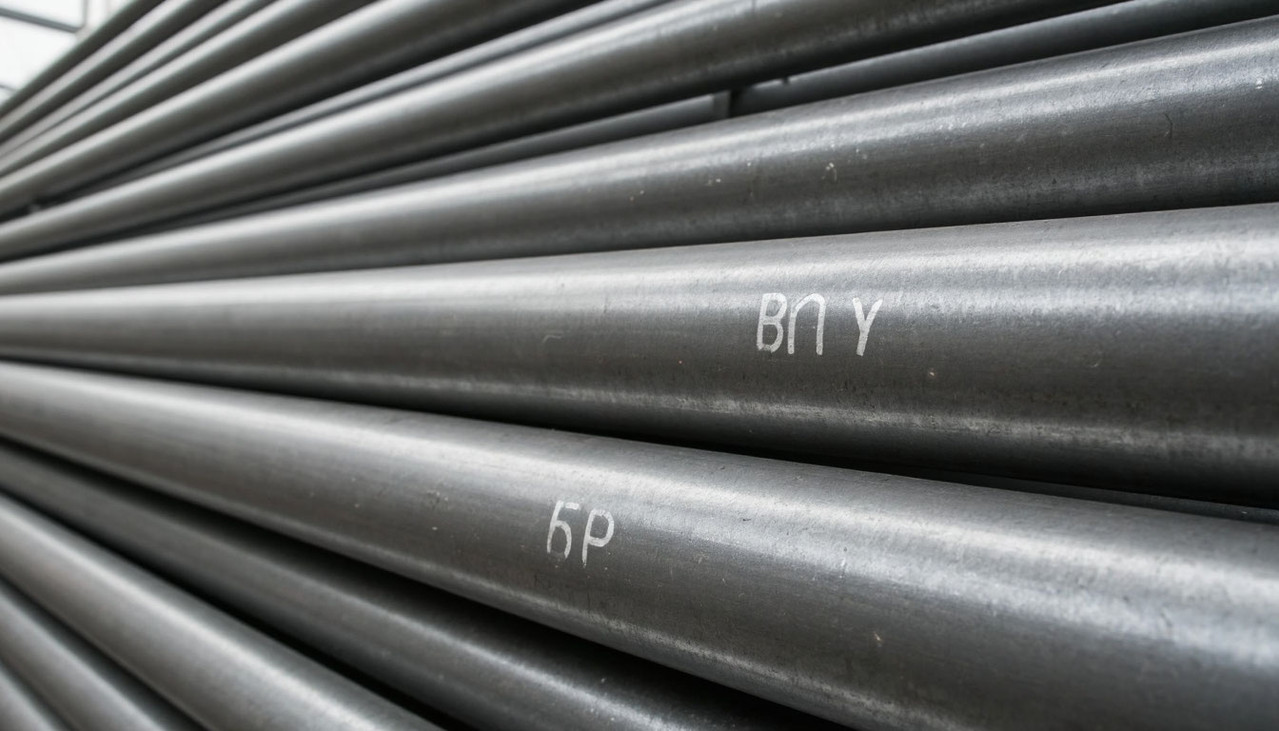

- Маркировка и упаковка. На трубу наносится маркировка с указанием диаметра, толщины стенки, марки стали, типа (лёгкая/обыкновенная/усиленная), а также стандарт. Затем изделия укладываются в пакеты и отправляются на склад.
Сравнение труб ВГП с другими типами стальных труб
Для лучшего понимания специфики труб ВГП полезно сравнить их с другими видами стального проката. В таблице ниже представлены ключевые различия между ВГП, электросварными трубами общего назначения (ГОСТ 10704) и бесшовными трубами (ГОСТ 8732).
| Параметр | Труба ВГП (ГОСТ 3262) | Электросварная труба (ГОСТ 10704) | Бесшовная труба (ГОСТ 8732) |
|---|---|---|---|
| Назначение | Водо- и газоснабжение | Общетехническое, конструкционное | Высокое давление, агрессивные среды |
| Тип шва | Продольный, ВЧС | Продольный или спиральный | Отсутствует |
| Диапазон диаметров | 15–150 мм | 10–1420 мм | 25–550 мм |
| Точность размеров | Высокая (для резьбы) | Средняя | Очень высокая |
| Наличие резьбы | Да (на концах) | Нет | Редко |
| Цинкование | Возможно | Редко | Нет |
| Стоимость | Средняя | Низкая | Высокая |
Преимущества и недостатки труб ВГП
Несмотря на появление современных материалов, трубы ВГП сохраняют свою актуальность благодаря ряду достоинств. Однако у них есть и определённые ограничения.
К основным преимуществам относятся:
- Высокая механическая прочность и устойчивость к гидроударам;
- Возможность соединения резьбовым способом без сварки;
- Долговечность (до 50 лет при правильной эксплуатации);
- Огнестойкость и термостойкость;
- Наличие оцинкованного варианта для повышения коррозионной стойкости.
Среди недостатков можно выделить:
- Подверженность коррозии (у чёрных труб);
- Скапливание известкового налёта внутри при использовании с жёсткой водой;
- Большой вес по сравнению с полимерными аналогами;
- Сложность монтажа без специального инструмента (для нарезки резьбы);
- Относительно высокая стоимость по сравнению с ППР и металлопластиковыми трубами.
Контроль качества и испытания
Качество труб ВГП регламентируется строгими стандартами и подвергается многоуровневому контролю на всех этапах производства. Каждая партия труб проходит обязательные гидравлические испытания под давлением, превышающим рабочее в 1,5-2 раза. Это позволяет выявить возможные дефекты сварного шва и обеспечить герметичность изделий.
Для оцинкованных труб дополнительно контролируется толщина цинкового покрытия и его адгезия к основному металлу. Используются методы неразрушающего контроля, включая ультразвуковую дефектоскопию, которая позволяет обнаружить внутренние дефекты без повреждения трубы.
Графическая диаграмма: Распределение применения труб ВГП
На диаграмме показано распределение применения труб ВГП по различным отраслям в процентном соотношении:
Особенности монтажа и эксплуатации
Монтаж труб ВГП требует специальных знаний и навыков. Для соединения используются резьбовые фитинги, сварка или комбинированные методы. При монтаже резьбовых соединений важно использовать уплотнительные материалы (лен, уплотнительную нить, пасту) для обеспечения герметичности.
Специалисты металлургической компании АРС-Сталь считают, что правильный выбор типа трубы и способа монтажа значительно увеличивает срок службы трубопроводных систем и снижает эксплуатационные расходы. Особое внимание следует уделять защите от коррозии для чёрных труб и регулярному техническому обслуживанию систем.
FAQ: Часто задаваемые вопросы
1. Чем отличается оцинкованная труба ВГП от чёрной?
Оцинкованная труба покрыта слоем цинка, что защищает её от коррозии и увеличивает срок службы. Чёрная труба не имеет такого покрытия и требует дополнительной защиты в агрессивных средах.
2. Можно ли использовать трубы ВГП для отопления?
Да, трубы ВГП широко применяются в системах отопления, особенно в многоэтажных зданиях, благодаря своей устойчивости к высоким температурам и давлению.
3. Какова максимальная рабочая температура труб ВГП?
Для систем водоснабжения и отопления допустимая температура составляет до +100 °C. При кратковременном повышении — до +150 °C.
4. Почему на трубах ВГП делают резьбу?
Резьба позволяет быстро и надёжно соединять трубы с фитингами (муфтами, тройниками, угольниками) без сварки, что удобно при монтаже и ремонте.
5. Нужно ли удалять цинковое покрытие при сварке оцинкованных труб?
Да, перед сваркой рекомендуется механически удалить цинк на участке шва, так как при нагреве он выделяет токсичные пары и ухудшает качество сварного соединения.
6. Каков срок службы оцинкованных труб ВГП?
При правильной эксплуатации и в нормальных условиях срок службы оцинкованных труб ВГП составляет 25-50 лет, в зависимости от качества воды и условий эксплуатации.
7. Можно ли использовать трубы ВГП для прокладки в земле?
Да, но необходимо обеспечить дополнительную защиту от коррозии — битумную изоляцию или использование оцинкованных труб в сочетании с катодной защитой.
8. Какие фитинги используются для монтажа труб ВГП?
Для монтажа применяются стальные фитинги с резьбой — муфты, угольники, тройники, сгоны, контргайки, а также переходники для соединения с трубами других диаметров.
Заключение
Производство труб ВГП — это высокотехнологичный, чётко стандартизированный процесс, сочетающий в себе современные методы формовки и сварки с многолетними традициями металлургии. Благодаря продуманной технологии, трубы ВГП обладают оптимальным соотношением цены, надёжности и функциональности.
Несмотря на рост популярности полимерных материалов, стальные трубы ВГП остаются незаменимыми в тех сферах, где необходима максимальная прочность, пожаробезопасность и долговечность. Особенно востребованы они в капитальном строительстве, промышленных системах и коммунальной инфраструктуре.
Понимание технологии их изготовления помогает не только правильно выбирать продукцию, но и грамотно проектировать и монтировать инженерные системы. В будущем, даже при развитии новых материалов, трубы ВГП, вероятно, продолжат играть важную роль в обеспечении надёжного и безопасного жизнеобеспечения зданий и сооружений.
